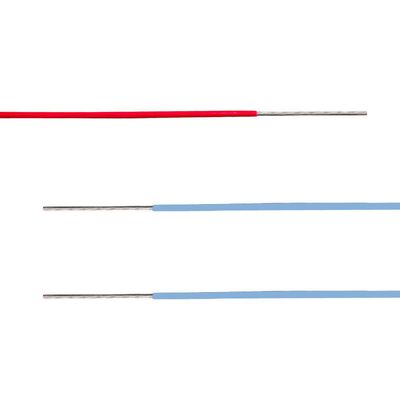

600V PTFE de alta temperatura aisló el alambre de la transmisión en circuito para los aviones militares
Sobre el alambre de PTFE
1. los alambres del politetrafluoetileno permiten el atar con alambre de los sistemas que se utilizarán y gestionados en el más exigente de ambientes.
2. PTFE es resistente a los lubricantes y los combustibles, muy flexibles, más él tienen propiedades termales y eléctricas excelentes.
PTFE aisló el alambre se puede utilizar en alambre compensador de la temperatura, bajo temperatura-resiste el alambre, alambre de alta temperatura del calor, alambre de la envejecimiento-resistencia y fuego-resiste el alambre; industria de los aparatos electrodomésticos, puede ser utilizado en el equipo de aire acondicionado, el horno microondas, el armario desinfectante eléctrico, la cocina eléctrica, el termo eléctrico, el calentador eléctrico, el horno eléctrico, lámparas y linternas en su alambre interno y así sucesivamente.
Propiedades:
1. Voltaje clasificado: 600V o más bajo
2. Temperatura de trabajo: -65 ℃~+250℃
3. Conductor: Alambre de cobre plateado de plata o estañado
4. Aislado: Aislamiento de PTFE
5. colores disponibles: Rojo azul, amarillo, blanco, negro, gris, verde, púrpura…
| El conductor de cobre revestido de plata PTFE aisló el alambre |
| Alambre revestido de plata del escudo del aislamiento del conductor de cobre PTFE |
| La plata cubrió el conductor de cobre trenzado que PTFE aisló el alambre del escudo |
| La plata cubrió el conductor de cobre trenzado que PTFE aisló el alambre torcido del escudo |
| Conductor |
grueso |
Diámetro de Ourter del alambre (milímetro) |
Resistencia del insualtion | |||||||||
| Área de sección nominal mm2 |
solo diámetro del alambre x. | Diámetro del conductor. milímetro |
110V | 250V | 600V | Tipo AFR-250 | Tipo AFRP-250 | MΩ·kilómetro | ||||
| milímetro | 110V | 250V | 600V | 110V | 250V | 600V | ||||||
| 0,013 | 7×0.05 | 0,15 | 0,1 | 0,15 | 0,25 | 0,38 | 0,49 | 0,71 | 0,7 | 0,82 | 1,02 | 5×103 |
| 0,035 | 7×0.08 | 0,24 | 0,1 | 0,15 | 0,25 | 0,47 | 0,58 | 0,81 | 0,85 | 0,91 | 1,14 | |
| 0,06 | 7×0.10 | 0,3 | 0,1 | 0,15 | 0,25 | 0,55 | 0,65 | 0,87 | 0,9 | 0,97 | 1,2 | |
| 0,08 | 7×0.12 | 0,36 | 0,1 | 0,15 | 0,25 | 0,6 | 0,7 | 0,93 | 1 | 1,03 | 1,26 | |
| 19×0.07 | ||||||||||||
| 0,1 | 7×0.14 | 0,42 | 0,1 | 0,15 | 0,25 | 0,7 | 0,83 | 1 | 1,05 | 1,15 | 1,3 | |
| 19×0.08 | ||||||||||||
| 0,14 | 7×0.16 | 0,5 | 0,1 | 0,15 | 0,25 | 0,73 | 0,85 | 1,05 | 1,05 | 1,18 | 1,45 | |
| 19×0.10 | ||||||||||||
| 0,2 | 7×0.20 | 0,6 | 0,15 | 0,3 | 0,85 | 0,97 | 1,3 | 1,3 | 1,4 | 1,7 | ||
| 19×0.12 | ||||||||||||
| 0,35 | 7×0.25 | 0,8 | 0,15 | 0,3 | 1,2 | 1,5 | 1,6 | 1,9 | ||||
| 19×0.16 | ||||||||||||
| 0,5 | 7×0.30 | 0,9 | 0,15 | 0,3 | 1,3 | 1,6 | 1,7 | 2 | ||||
| 19×0.18 | ||||||||||||
| 0,8 | 7×0.37 | 1,1 | 0,2 | 0,3 | 1,65 | 1,85 | 2,05 | 2,3 | ||||
| 19×0.23 | ||||||||||||
| 1 | 19×0.26 | 1,3 | 0,2 | 0,3 | 1,88 | 2 | 2,25 | 2,45 | ||||
| 1,2 | 19×0.28 | 1,4 | 0,2 | 0,3 | 1,95 | 2,15 | 2,38 | 2,55 | ||||
| 1,5 | 19×0.32 | 1,6 | 0,2 | 0,3 | 2,15 | 2,35 | 2,63 | 2,83 | ||||
| 2 | 19×0.37 | 1,85 | 0,2 | 0,3 | 2,4 | 2,6 | 2,97 | 3,08 | ||||
| 2,5 | 19×0.14 | 2,34 | 0,2 | 0,35 | 2,95 | 3,2 | 3,43 | |||||
| 49×0.26 | ||||||||||||
| 3 | 49×0.28 | 2,52 | 0,2 | 0,35 | 3,1 | 3,37 | 3,5 | |||||
| 4 | 49×0.32 | 2,88 | 0,35 | 3,52 | 4,12 | |||||||
| 6 | 49×0.39 | 3,51 | 0,35 | 4,15 | 4,75 | |||||||
Observado: La especificación y no. de la base no se limitan a la regulación antedicha, ellos podrían ser modificados para requisitos particulares.
